Özellikleri ve Temel Tanım
Quattro LNB, dört ayrı çıkışa sahiptir. Bu çıkışlar farklı polarizasyon ve bant kombinasyonlarını temsil eder.
Çıkışlar genellikle şu şekilde ayrılır: VL (Düşük Bant – Dikey), HL (Düşük Bant – Yatay), VH (Yüksek Bant – Dikey), HH (Yüksek Bant – Yatay).
Televes örneğinde çıkış renk kodları da mevcuttur: Vl = siyah, Vh = kırmızı, Hh = sarı, Hl = yeşil.
Uyumluluk: SD, HD, Full HD, 4K destekler
Frekans Aralığı
Giriş (uydu sinyali): ~10.7 – 12.75 GHz civarında.
IF (ara frekans) çıkışı: Genellikle 950 – 2150 MHz aralığında.
Yerleşik Osilatör (LO) Frekansları
Quattro LNB modellerinde düşük ve yüksek bant için farklı LO frekansları olabilir
Bu LO frekansları sinyali alıcının anlayabileceği aralığa dönüştürmeye yarar.
Gürültü Seviyesi (Noise Figure)
Düşük gürültü oranı, sinyal kalitesi açısından avantaj sağlar.
Güç Tüketimi
Alıcılardan ya da multiswitch’ten besleme yapılabilir.
Örneğin Inverto Home Pro modelinde maksimum ~240 mA akım çekebilir.
Polarizasyon Ayrımı (Cross-polarization Isolation)
Kullanım Alanı
Quattro LNB genellikle merkezi uydu sistemlerinde (santral sistemleri) kullanılır.
Multiswitch (çoklayıcı) sistemlerine doğrudan bağlanmak için tasarlanmıştır.
Çoklu alıcıya sinyal dağıtımı yapılacak yüksek katlı binalarda veya apartman sistemlerinde yaygın olarak tercih edilir.
Uyumluluk
DVB-S / DVB-S2 / HD / Ultra HD (4K) yayınları destekleyen modeller vardır.
Bazı modellerde “4G/LTE safe” (4G/LTE korumalı) gövde bulunabilir, bu da hücresel interferansı azaltmaya yardımcı olur.
Avantajları ve Dezavantajları
Merkezi uydu sistemlerinde çoklu alıcı desteği sağlar.
Düşük gürültü oranı ile sinyal kalitesi yüksek olur.
Sağlam yapılı ve hava koşullarına dayanıklı
Yüksek izolasyon sayesinde farklı polarizasyon sinyalleri karışmaz.
Dezavantajları:
Sadece multiswitch sistemlerinde tam potansiyeli kullanılır; tek alıcı için “quattro” genellikle gereksizdir (quad LNB modeli tercih edilir).
Kurulum ve kablolama daha karmaşıktır: Her çıkışın doğru polarizasyon/bant kombinasyonuna uygun kablolama yapılmalı.
Güç tüketimi bazı modellerde yüksek olabilir.

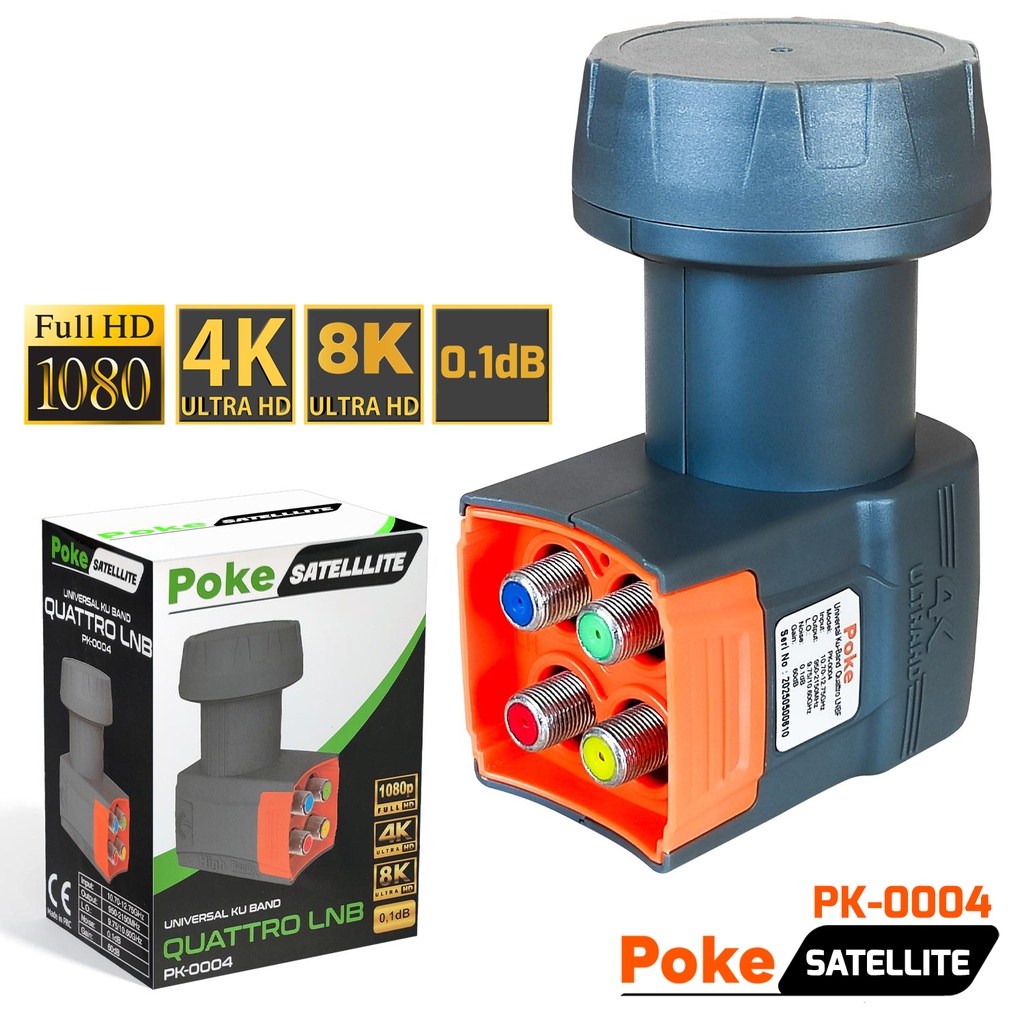

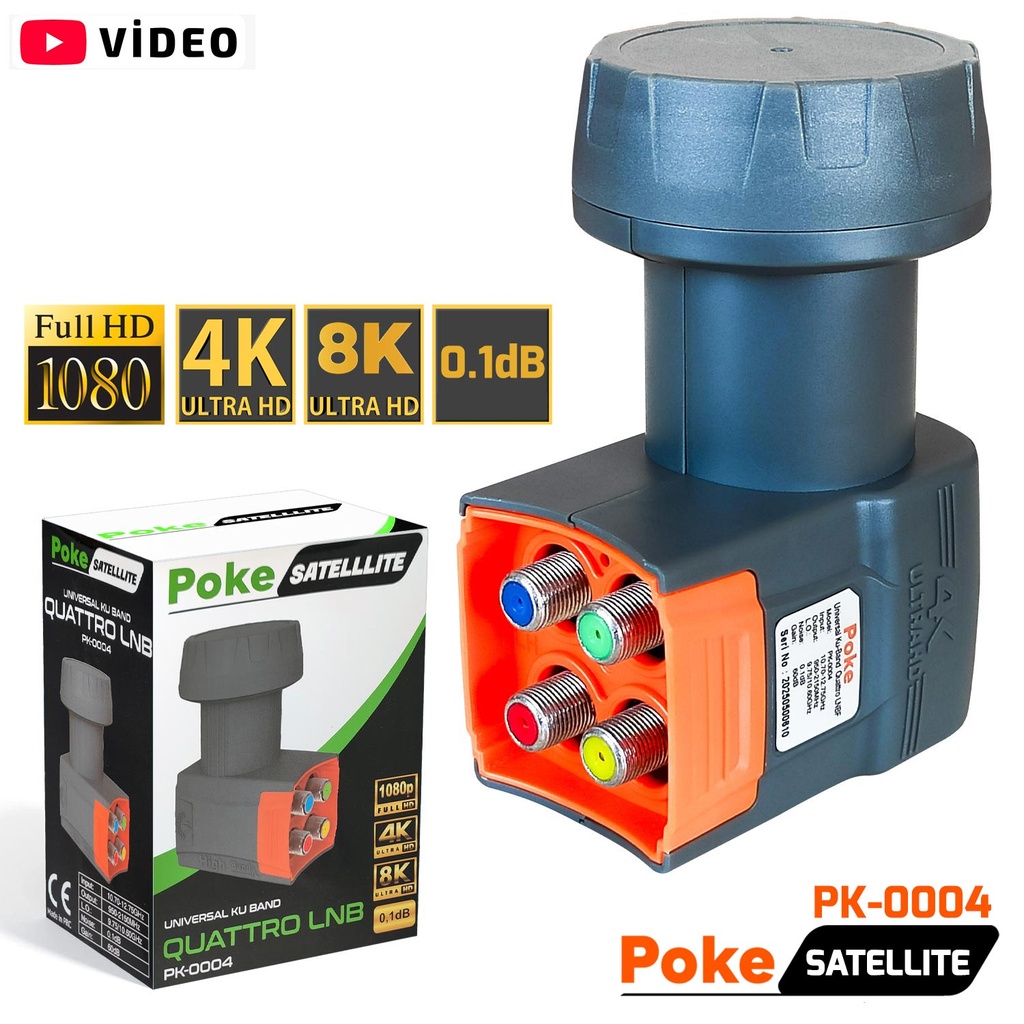

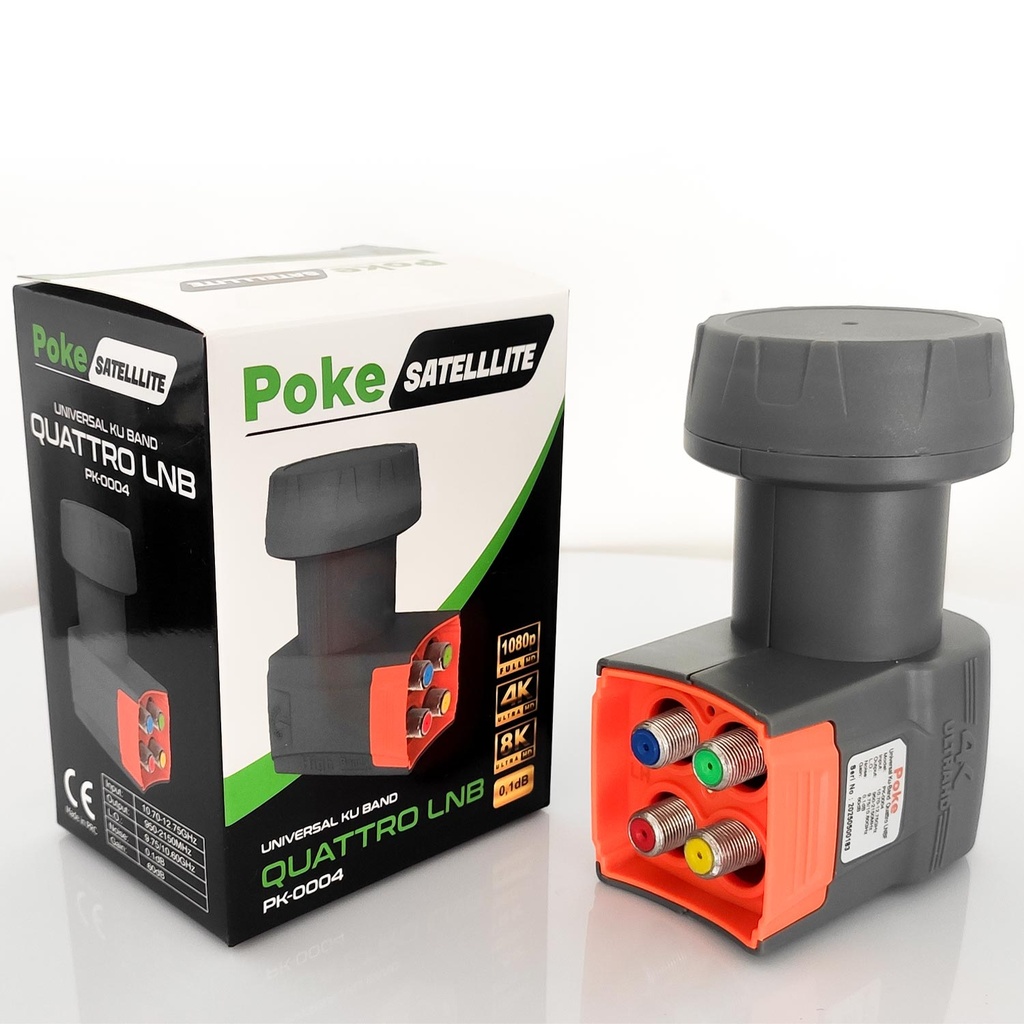

| MARKA | Poke |
| Renk | Gri |
| Garanti | 24 Ay |
| Çıkış | 4 |
| DB | 0.1DB |
| Lnb Tipi | SANTRAL LNB |
| Ekipman Türü | Lnb |
